FSZC-AL-15型料位監測系統為適配電解鋁生產工況開發的接觸式料位檢測設備，依托機械位移測量原理實現氧化鋁料倉、電解槽上部料箱內物料高度連續檢測。系統采集料倉內部物料實時料位數據，輸出標準化信號接入廠區控制系統，完成物料存量在線監測，支撐電解鋁供料流程穩定運行。
       電解鋁車間具備強直流磁場、環境溫度偏高、氧化鋁粉料細且易揚塵、物料易附著倉壁等工況特征，常規非接觸式檢測儀表易受電磁、粉塵、物料介電特性影響出現測量偏差。FSZC-AL-15型料位監測系統采用直接接觸探測方式，規避上述環境干擾，適配電解鋁行業物料存儲與輸送環節料位檢測需求。

二、工作原理
        FSZC-AL-15型料位監測系統基于機械位移測量原理開展料位采集。系統驅動機構帶動探測組件垂直向下移動，探測組件接觸物料表面后產生受力變化，控制系統識別接觸信號，記錄探測組件移動行程，將機械位移量換算為料倉空余高度，結合倉體總高度計算實時物料料位。單次測量完成后，探測組件自動回收至初始待機位置，等待下一次探測指令。
       整套測量流程以物理接觸作為判定依據，無需依托聲波、電磁波等介質完成探測，不受粉塵濃度、氧化鋁介電常數、電解槽強磁場環境干擾，位移數據直接參與運算，測量邏輯穩定。

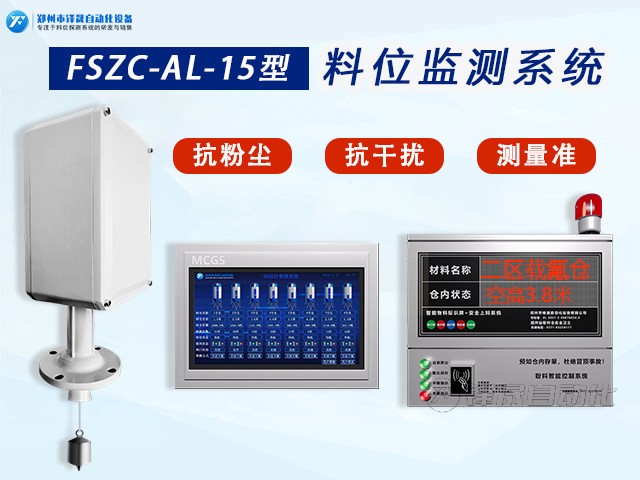

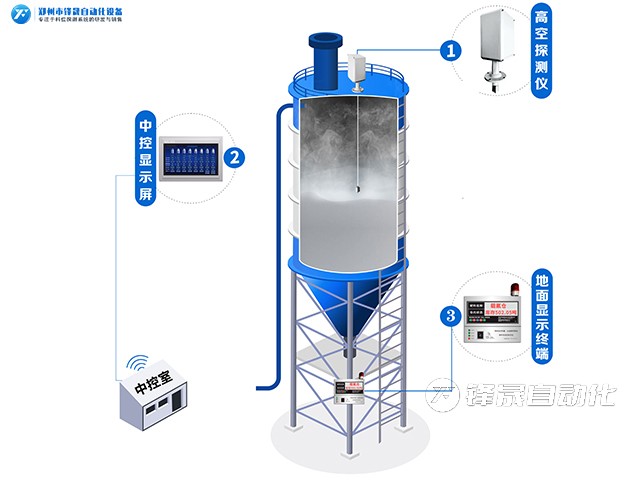

三、系統結構組成

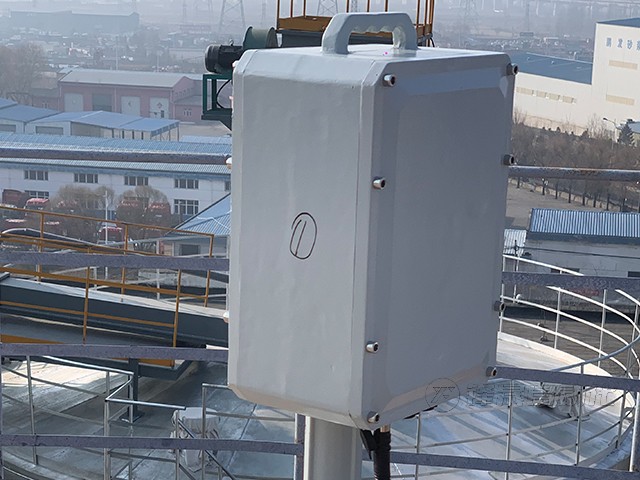

1. 高空料位探測儀：安裝于料倉頂部，集成驅動模組、鋼絲繩、探測錘、位移采集組件、密封防塵結構，主要負責現場探測動作執行、行程數據采集等核心工作；設備外殼采用高強度防護結構，可阻擋細微氧化鋁粉塵侵入設備內部，適配電解鋁車間高空、多粉塵、強電磁的惡劣工況，保障探整機穩定運行。
2. 中控系統及顯示屏：作為系統核心控制中樞，可實時接收高空料位探測儀傳輸?shù)奈灰菩盘枺瑢Σ杉脑紨?shù)據進行運算處理，將機械位移量轉換為直觀的料位數字信息并實時展示在中控顯示屏上。設備同時具備數據存儲、探測周期調控、運行狀態監測、故障自主識別、參數自定義設置等功能，統籌整套設備的探測流程，保障系統有序、穩定運轉。
3. 地面顯示終端：安裝于料倉上料口附近，主要承擔數據同步展示與傳輸工作，可實時同步中控顯示屏上的料倉存量信息，方便現場作業人員就近直觀查看料倉、料箱物料存量情況。

四、工況適配特性
1. 抗電磁干擾：核心測量依靠機械位移采集，不依賴高頻電子探測信號，可在電解車間直流強磁場環境持續工作，避免信號紊亂、數據漂移問題。
2. 粉塵適應性：設備進出纜線位置設置多級防塵密封結構，降低細微氧化鋁粉塵侵入，減緩內部零部件積灰造成的動作卡頓。
3. 物料適應性：針對氧化鋁粉末物料特性優化探測組件結構，降低粉料掛料對探測識別造成的影響。
4.運維特性：模塊化結構設計，零部件拆裝便捷；支持手動觸發探測，便于現場檢修調試。
五、典型應用場景

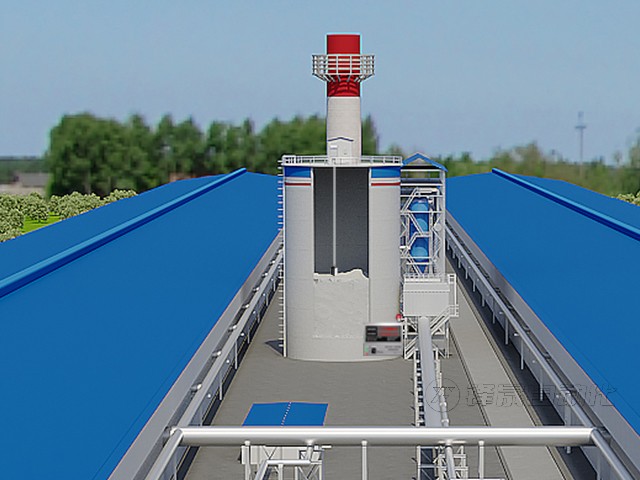

       FSZC-AL-15型料位監測系統主要應用于電解鋁廠：氧化鋁原料倉、新鮮氧化鋁料箱、載氟氧化鋁倉、電解槽上部供料料箱。系統采集的料位數據可用于補料調度、料倉空滿預警，減少人工巡檢頻次，保障持續均勻投料，維持電解生產工藝穩定。
